Transportador de Correia com Almofada de Ar para Grãos
O transportador de correia com almofada de ar movimenta grãos e materiais a granel sobre uma correia sustentada por uma película de ar. Pode ser usado entre recebimento, silos, moinho e expedição.
Em vez de roletes ao longo do trecho de carga, o sistema utiliza caixa de ar perfurada. Atrito, potência e manutenção devem ser comparados para o comprimento, capacidade, inclinação e material reais.
Princípio e estrutura do transportador
2.1 Sustentação da correia por ar
Ar de baixa pressão forma a película entre a correia e a calha. Espessura da película, pressão e vazão dependem do projeto; valores fixos não devem ser aplicados sem dados do fabricante.
2.2 Componentes principais

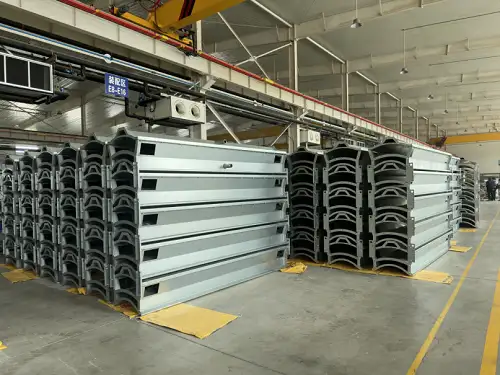

Caixa de ar e recipiente de transporte
Fabricado com placas de aço de alta resistência, o recipiente em forma de calha foi projetado para garantir uma distribuição uniforme da pressão do ar. Sua rigidez estrutural garante suporte estável da correia durante a operação contínua de longo prazo em ambientes de moagem de farinha.
Sistema de fornecimento de ar
Ventiladores centrífugos independentes fornecem fluxo de ar estável para a câmara plenum. O sistema mantém pressão suficiente para suportar a correia e o material transportado, garantindo desempenho confiável sob capacidades variadas.
Tampa de vedação totalmente fechada
O design modular fechado evita efetivamente o vazamento de poeira durante o transporte de grãos. Esta característica é particularmente importante para moinhos de farinha, onde controle de poeira, higiene e padrões de segurança de qualidade alimentar devem ser rigorosamente mantidos.
Comparação com transportador sobre roletes
| Item de comparação | Transportador tensor tradicional | Transportador de correia com almofada de ar | Benefício de engenharia |
|---|---|---|---|
| Coeficiente de fricção (f) | Depende do projeto | Depende do projeto | Comparar por cálculo |
| Potência Consumo | Alto | Calcular para a aplicação | Resultado condicionado |
| Quebra de material | Vibração e impacto de grãos | Suave, livre de vibrações | Protege a integridade dos grãos |
| Frequência de manutenção | Substituição frequente do rolo | Menos roletes no trecho de carga | Redução do tempo de inatividade e mão de obra |
| Controle de poeira | Difícil de vedar totalmente | Estrutura totalmente fechada | Ambiente de moinho de farinha mais limpo |
| Vida útil da correia | Impacto do desgaste do rolo | Vida útil depende da aplicação | Custo operacional mais baixo |
A tabela compara princípios gerais. Percentuais de economia, coeficientes de atrito e vida útil só são válidos com método e condições de teste documentados.
Critérios de engenharia para seleção
1. Potência e resistência
A redução de resistência pode diminuir potência em algumas aplicações, mas ventiladores, vedação, comprimento e carga entram no balanço energético.
2. Integridade do material
O apoio contínuo pode reduzir vibração do material. A quebra efetiva deve ser avaliada conforme grão, velocidade, carregamento e pontos de transferência.
3. Pontos de manutenção
O sistema elimina muitos roletes no trecho sustentado por ar, mas ainda requer inspeção de correia, ventiladores, filtros, vedação, alinhamento e componentes de acionamento.
4. Capacidade e estabilidade
Capacidade e velocidade são definidas pela largura da correia, seção carregada, densidade, inclinação, alimentação e descarga.
Aplicações no manuseio de grãos

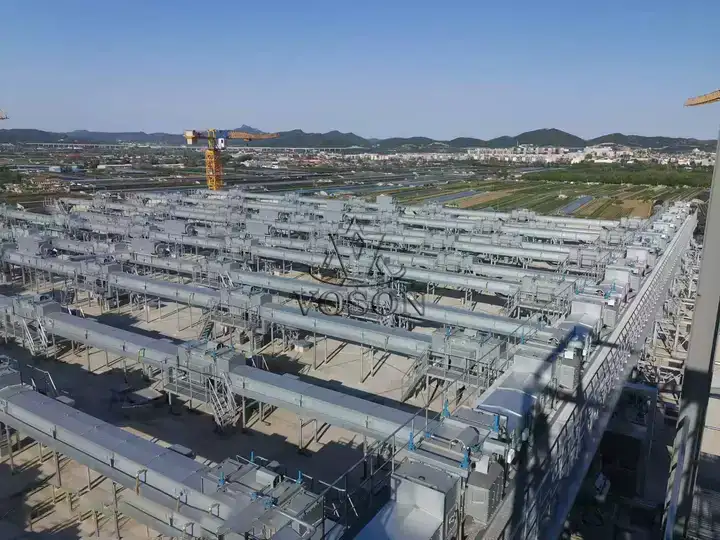

As aplicações incluem recebimento de grãos, transferência entre silos e moinho e trechos fechados onde controle de pó é importante.
Outros materiais a granel podem ser considerados após avaliar abrasividade, temperatura, umidade, risco de explosão de pó e compatibilidade da correia.
