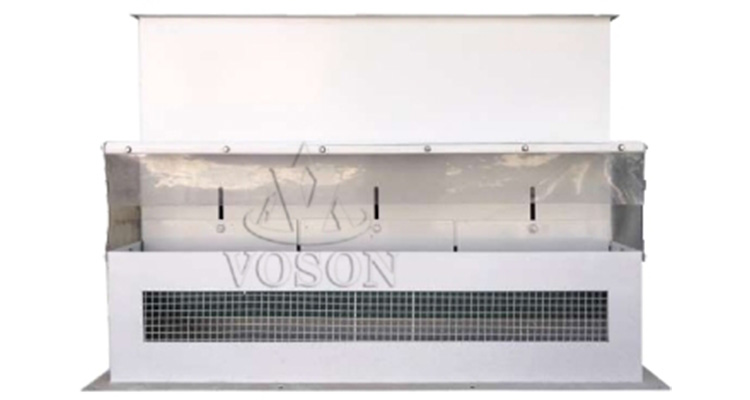

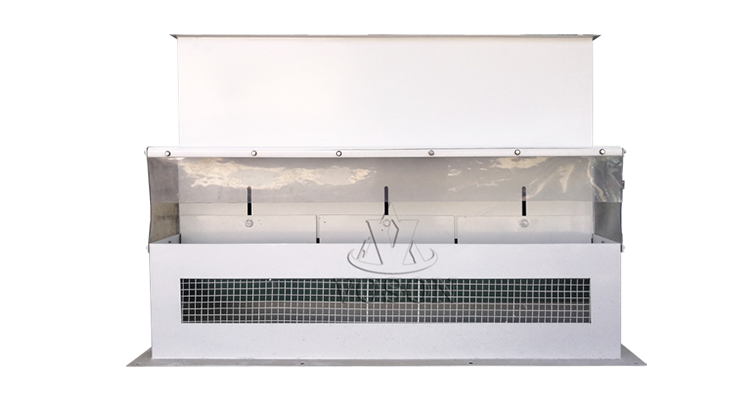

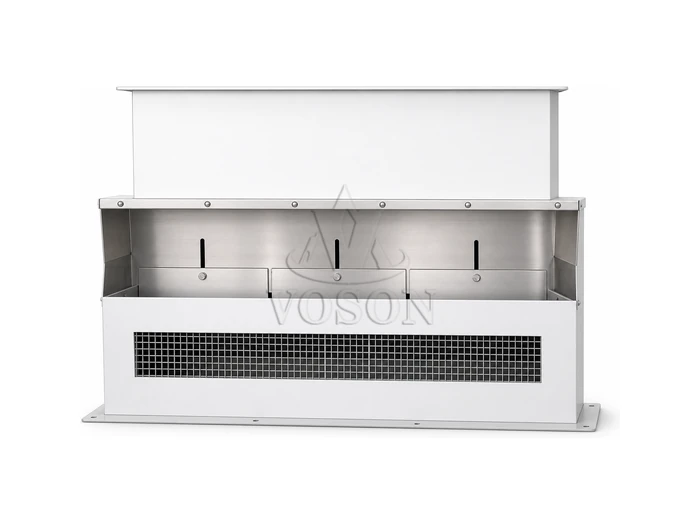

Duto de Aspiração Vertical Série TFDZ

Aplicação do duto de aspiração TFDZ

O duto vertical TFDZ separa poeira, cascas, farelo solto e outras impurezas leves de grãos e produtos granulares por meio de um fluxo de ar ajustável.

1. Versões TFDZA, TFDZB e TFDZC para diferentes pontos de aplicação e formas de descarga;

2. Seção interna dimensionada para distribuir o material e formar uma corrente uniforme durante a aspiração;

3. Painel de entrada regulável para ajustar a velocidade do ar ao produto e à impureza que deve ser removida;

4. Mesa de aspiração e válvula de pressão fechada para estabilizar a alimentação e limitar a entrada de ar falso.

Parâmetros técnicos do duto TFDZ

A tabela apresenta quatro larguras da série TFDZ, todas projetadas para pressão de 50 mm H₂O e fluxos de ar entre 3.120 e 10.800 m³/h. O ventilador e o coletor de pó devem ser dimensionados separadamente.

Integração ao sistema de aspiração

O duto pode ser instalado depois de peneiras, descascadores, escovadores ou outras máquinas que liberam cascas e partículas leves. Ele não possui circuito de ar próprio e precisa ser conectado ao sistema de aspiração da planta.

A largura do duto deve acompanhar a vazão e a distribuição do material. Um equipamento largo demais reduz a velocidade do produto; um equipamento pequeno demais pode causar sobrecarga e separação irregular.

Dutos, ciclones, filtros, ventiladores e válvulas precisam ser calculados como um único sistema. Perdas de carga, estanqueidade e pontos de ajuste influenciam diretamente o resultado.

Para selecionar a versão TFDZ, informe o produto, a capacidade horária, o ponto de instalação e o sistema de aspiração disponível. Solicitar seleção do duto
