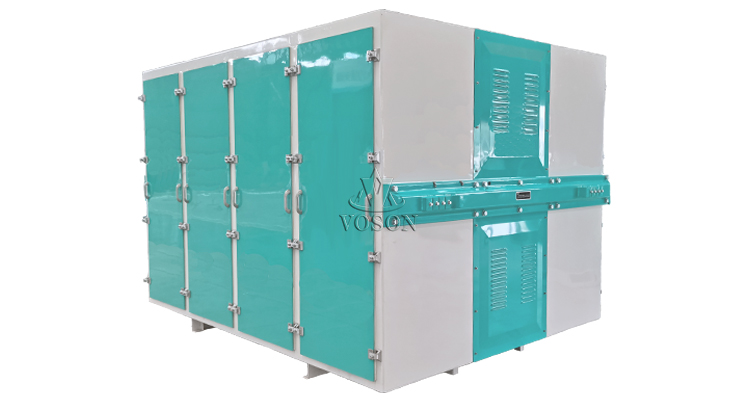

Plansifter quadrado FSFG para peneirar e classificar farinha e materiais granulares, com 2 a 10 seções e diferentes áreas de peneiração.
O plansifter quadrado da série FSFG é usado para peneirar e classificar farinha, produtos intermediários da moagem e outros materiais granulares. A série pode ter 2, 4, 6, 8 ou 10 seções, com diferentes quantidades de quadros e áreas de peneiração conforme o modelo.
1. Estrutura dimensionada para suportar a operação oscilante do equipamento.
2. Vedação entre caixas e quadros para reduzir vazamento de produto e entrada de contaminantes.
3. Diferentes áreas de peneiração para atender capacidades e diagramas de classificação distintos.
4. Sistema de apoio com três rolamentos e acionamento por mola, projetado para distribuir as cargas e limitar vazamentos de lubrificante.
A tabela reúne modelos e dimensões de referência. A seleção deve considerar o material, a capacidade, o número de passagens, a granulometria e o espaço de instalação.
| Modelo | | 4x16 | 6x16 | 8x16 | 2x24 | 4x24 | 6x24 | 8x24 | 10x24 | 4x28 | 6x28 | 8x28 | 10x28 |
| Altura da caixa da peneira (mm) | 640 | 1800 | 1800 | 1800 | 2300 | 2300 | 2300 | 2300 | 2300 | 2470 | 2470 | 2470 | 2470 |
| | 740 | 1800 | 1800 | 1800 | 2300 | 2300 | 2300 | 2300 | 2300 | 2470 | 2470 | 2470 | 2470 |
| Altura da estrutura da peneira (mm) | 640 | 1395 | 1395 | 1395 | 1865 | 1895 | 1895 | 1875 | 1875 | 2035 | 2035 | 2035 | 2035 |
| | | | | | | | | | | | - | - | - |
| | | 1435 | 1435 | 1435 | 1955 | 1935 | 1935 | 1915 | 1915 | 2075 | 2075 | 2075 | 2075 |
| | 740 | 1395 | 1395 | 1395 | 1865 | 1865 | 1865 | 1865 | 1865 | 2035 | 2035 | 2035 | 2035 |
| | | 1435 | 1435 | 1435 | 1955 | 1905 | 1905 | 1905 | 1905 | 2075 | 2075 | 2075 | 2075 |
| Altura mínima de instalação (mm) | 640 | 2800 | 2800 | 2800 | 3300 | 3300 | 3300 | 3300 | 3300 | 3540 | 3540 | 3540 | 3540 |
| | 740 | 2800 | 2800 | 2800 | 3300 | 3300 | 3300 | 3300 | 3300 | 3540 | 3540 | 3540 | 3540 |
| Potência (kW) | 640 | 3 | 4 | 5.5 | / | 3 | 4 | 7.5 | 15 | 4 | 5.5 | 11 | 15 |
| | 740 | 3 | 5.5 | 7.5 | 3 | 5.5 | 7.5 | 11 | 18.5 | 7.5 | 7.5 | 15 | 18.5 |
| Diâmetro de rotação (mm) | Φ64+2 | ||||||||||||
| Velocidade de rotação principal (r/min) | 245 | ||||||||||||
| Área de peneiração (m²) | 640 | 17.7 | 26.5 | 35.3 | / | 26.5 | 39.7 | 53 | 66.25 | 30.9 | 46.4 | 61.8 | 77.3 |
| | | 19.9 | 29.9 | 39.8 | / | 29.9 | 44.8 | 59.7 | 74.6 | 34.8 | 52.2 | 69.7 | 87.1 |
| | | 22.1 | 33.2 | 44.3 | / | 33.2 | 49.8 | 66.4 | 83.0 | 38.8 | 58.1 | 77.5 | 96.9 |
| | 740 | 24.8 | 37.2 | 49.7 | 18.6 | 37.2 | 55.9 | 74.5 | 93.1 | 32.3 | 65.2 | 86.9 | 108.6 |
| | | 28.2 | 42.2 | 56.3 | 18.6 | 42.2 | 63.4 | 84.5 | 105.6 | 49.3 | 73.9 | 98.6 | 123.3 |
| | | 30.1 | 45.1 | 60.2 | 18.6 | 45.1 | 67.7 | 90.2 | 112.8 | 52.6 | 79 | 105.3 | 131.6 |
| Peso (kg) | 640 | 2550 | 2800 | 3200 | / | 2900 | 3550 | 5200 | 5600 | 3350 | 4100 | 5600 | 6000 |
| | 740 | 2900 | 3150 | 3500 | 1600 | 3700 | 4550 | 6000 | 6600 | 3950 | 4900 | 6500 | 7000 |
